بهترین اتصالات سینی کابل برای اجرای استاندارد کابل کشی برق ساختمان

سینی کابل بدون اتصالات استاندارد، مسیری ناقص و ناایمن است. در کابل‌کشی برق ساختمان، انتخاب بهترین اتصالات سینی کابل مستقیماً بر پایداری مکانیکی، پیوستگی الکتریکی و عمر مفید کل سیستم تأثیر می‌گذارد.

واقعیت این است که یک مسیر کابل ‌کشی هرگز کاملاً صاف و بدون پیچ‌وخم نیست؛ ستون‌ها، تغییر ارتفاع سقف و انشعاب‌گیری، همگی نیازمند اتصالات و متعلقات سینی کابل هستند که بدون آن‌ها نه اتصال ارت برقرار می‌شود و نه مسیر تحمل وزن کابل‌ها را دارد.

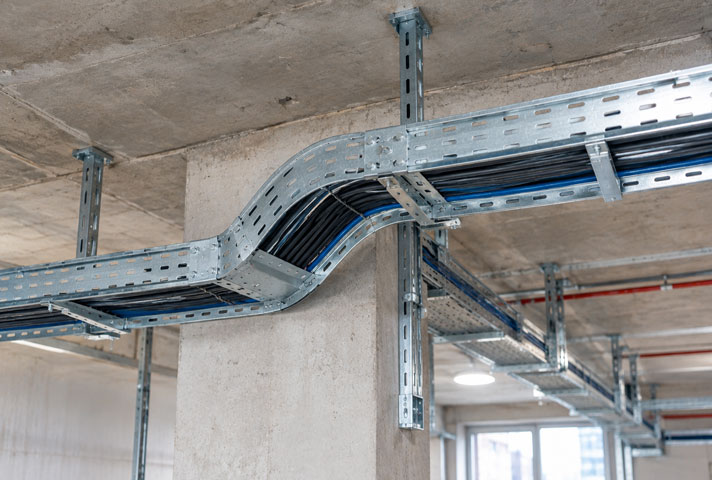

اتصالات سینی کابل چه نقشی در اجرای اصولی کابل‌ کشی برق دارند؟

دو وظیفه همزمان اتصالات و متعلقات در سیستم سینی و نردبان کابل شامل: پیوستگی مکانیکی و الکتریکی است! از نظر مکانیکی، این قطعات وزن کابل‌ها را در زوایا و انشعاب‌ها به ساپورت‌ها منتقل می‌کنند.

اگر اتصال نتواند این بار را تحمل کند، سینی برق در نقطه عطف شکم می‌دهد و شاخه‌ها از هم جدا می‌شوند. از نظر الکتریکی، مهمترین اتصالات سینی کابل برق باید مسیر مداوم برای جریان خطا فراهم کنند تا در صورت اتصال کوتاه، جریان به‌درستی به چاه ارت هدایت شود.

به همین دلیل، اتصال هر شاخه به شاخه بعدی الزاماً با پیچ‌ومهره انجام می‌شود و جوشکاری در محل پروژه ممنوع است، زیرا جوش هم مقاومت مکانیکی را کاهش می‌دهد و هم پیوستگی پوشش ضد زنگ را از بین می‌برد.

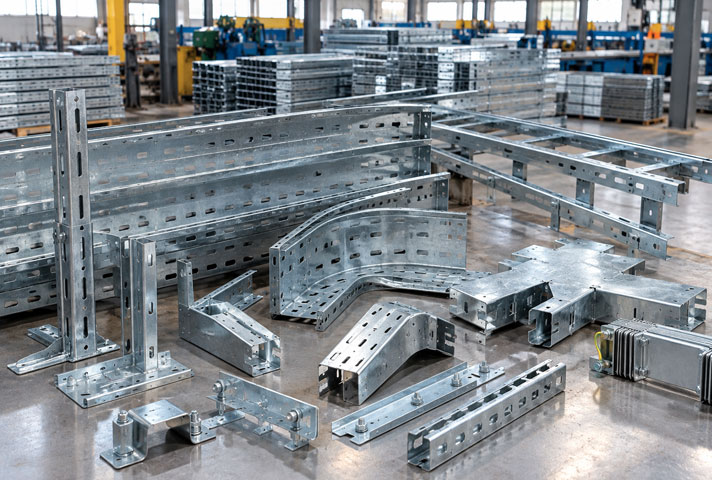

معرفی رایج‌ترین اتصالات و متعلقات سینی کابل

هر یک از اتصالات سینی کابل برق یک وظیفه هندسی مشخص را بر عهده دارند و انتخاب نادرست آن، مسیر کابل‌کشی را از استاندارد خارج می‌کند. در ادامه، پرکاربردترین اتصالات و متعلقات سینی کابل معرفی می‌شوند:

پایه سینی کابل

پایه سینی کابل از اجزای اصلی در اجرای سیستم‌های کابل‌کشی ساختمان و پروژه‌های صنعتی است که برای نگهداری و تثبیت سینی روی دیوار، سقف یا کف به کار می‌رود. این پایه‌ها معمولاً از فولاد گالوانیزه ساخته می‌شوند تا توان تحمل وزن سینی و کابل‌ها را داشته باشند و در برابر رطوبت و خوردگی نیز ضد زنگ باشند.

اتصال سربه‌سر (رابط طولی)

دو شاخه مستقیم سینی را به هم متصل می‌کند و ساده‌ترین و پرتکرارترین اتصال در هر پروژه کابل‌کشی است؛ وظیفه اصلی آن حفظ هم‌راستایی و انتقال بار کششی بین دو شاخه است.

زانویی 90 و 45 درجه

برای تغییر زاویه مسیر کابل‌کشی در صفحات افقی یا عمودی به کار می‌رود و مدل‌های قابل تنظیم آن امکان تغییر زاویه دقیق‌تر در محل نصب را فراهم می‌کنند.

سه‌راهی (Tee) و چهارراهی (Cross): سه‌راهی برای انشعاب‌گیری از مسیر اصلی در یک جهت و چهارراهی برای تقاطع دو مسیر عمود بر هم استفاده می‌شود.

تبدیل

زمانی که عرض مسیر کابل‌کشی باید تغییر کند، این قطعه اتصال بین دو سینی با عرض متفاوت را ممکن می‌سازد.

اتصال انبساطی

در محیط‌های باز یا معرض تغییرات دمایی، اجازه انقباض و انبساط حرارتی شاخه‌ها را می‌دهد و همراه با جمپر ارت (Bonding Jumper) استفاده می‌شود تا پیوستگی الکتریکی در حین حرکت حرارتی حفظ گردد.

ساپورت

اگرچه ساپورت خود یک اتصال نیست، اما بدون آن هیچ اتصالی نمی‌تواند وزن کابل‌ها را تحمل کند؛ ساپورت‌ها در انواع سقفی، دیواری و زمینی و در مدل‌های یک تا چهار طبقه ساخته می‌شوند.

در نهایت، شناخت وظیفه هر یک از این قطعات باعث می‌شود بهترین اتصالات سینی کابل را متناسب با مسیر، بار و شرایط محیطی انتخاب و از تولیدی معتبر خریداری کنید.

انتخاب پوشش گالوانیزه مناسب برای اتصالات!

از منظر مواد و پوشش، انتخاب بین گالوانیزه سرد و گرم مستقیماً بر خرید اتصالات سینی کابل برق اثر می‌گذارد.

سینی و اتصالات گالوانیزه گرم برای مسیرهای باز، مرطوب یا صنعتی توصیه می‌شود، زیرا لایه رویِ ضخیم‌تری دارد و مقاومت بالاتری در برابر خوردگی ایجاد می‌کند. در مقابل، گالوانیزه سرد برای فضاهای داخلی خشک کافی و اقتصادی‌تر است.

نکته‌ای که بسیاری از مجریان از آن غافل‌اند این است که ساپورت و اتصالات باید هم‌جنس و هم‌پوشش با خود سینی باشند؛ ترکیب سینی گالوانیزه گرم با ساپورت گالوانیزه سرد، اختلاف پتانسیل الکتروشیمیایی ایجاد می‌کند و خوردگی از نقطه اتصال آغاز می‌شود.

ضخامت ورق اتصالات نیز باید با ضخامت سینی هماهنگ باشد؛ اتصال نازک‌تر روی سینی ضخیم، ضعیف‌ترین حلقه زنجیر باربری خواهد بود.

علاوه بر این، طول و عرض اتصالات و متعلقات باید با ابعاد سینی برق مطابقت داشته باشند. زیرا کوچکترین اختلاف در ابعاد، باعث ایجاد لقی در محل اتصال می‌شود.

مسیر کابل کشی ایمن با انتخاب اتصالات استاندارد

مسلما بهترین اتصالات سینی کابل آن‌هایی نیستند که فقط ابعادشان با سینی همخوانی داشته باشد؛ باید قطعاتی متناسب با ‌جنس، ‌ضخامت و ‌استاندارد کل سیستم باشند.

یک اتصال غیراستاندارد، حتی اگر در ظاهر مسیر را سرهم کند، در عمل نقطه ضعف مکانیکی و الکتریکی سیستم است.

انتخاب اتصالات و متعلقات سینی کابل از یک تولیدی معتبر که پوشش گالوانیزه یکنواخت و ضخامت ورق قابل‌اتکا ارائه می‌دهد، هزینه اضافی نیست؛ بلکه جلوگیری از هزینه‌های پنهان تعمیر، خوردگی و خطرات ایمنی در سال‌های بعدی است.
